ЗАПОРНО-РЕГУЛИРУЮЩИЙ КЛАПАН ДВУХХОДОВОЙ (ТРЁХХОДОВОЙ)

СОДЕРЖАНИЕ:

1. Общая информация
2. Чем хороша наша продукция
3. Схемы клапанов
4. Обслуживание

Запорно-регулирующий клапан является универсальными регулирующим устройством. Это объясняется тем, что он не только контролирует расход используемой в трубопроводе среды, но еще и выполняет запорную функцию, способную полностью перекрыть движение потока.

С помощью этих устройств осуществляется как регулирование по заданной характеристике, так и уплотнение затвора по нормам герметичности для запорной арматуры, что обеспечивается специальной конструкцией плунжера, имеющего профильную часть для регулирования, а также уплотнительную поверхность для плотного контакта с седлом в положении «закрыто».

Рассмотрим принцип действия запорно-регулирующей арматуры: внутри корпуса запорный элемент перемещается благодаря вращению штока, который приводится в движение собственноручно либо при помощи предусмотренного привода. Особенностью этого регулирующего устройства является присутствие уплотнителя, благодаря которому при опускании штока происходит полная герметизация системы.

Клапан применяется для регулирования отпуска тепловой энергии на центральных и индивидуальных тепловых пунктах, в системах горячего водоснабжения, системах вентиляции.

Определяющими факторами при выборе запорно-регулирующих клапанов являются показатели транспортируемой среды. Кроме того, нужно учитывать конструктивные особенности трубопровода и условия эксплуатации арматуры.

К основным характеристикам регулирующих клапанов относятся:

• условный проход (DN);
• давление (PN) и температура рабочей среды;
• масса и габаритные размеры;
• срок службы, наработка на отказ и назначенный ресурс.

Важным параметром также является пропускная способность (Kv), которая рассчитывается согласно методике РТМ 108.711.02-79.

На основе полученных данных из предлагаемого ряда подбирается регулирующий или запорно-регулирующий клапан. При этом пропускная способность арматуры не должна превышать расчетные показатели больше, чем на 10-30%. Иначе в зоне закрытия регулирующие клапаны будут работать с повышенной частотой включений, которая приводит к увеличению отказов, быстрому износу деталей и узлов. Тип пропускной характеристики арматуры определяется профилем плунжера: она может быть линейной или равнопроцентной.

Характеристики регулирующих клапанов производитель указывает в паспорте и на корпусе арматуры. Маркировка выполняется в соответствии с ГОСТ 4666-2015 и располагается:

• На табличке, которая прикреплена к крышке клапана регулирующего. В маркировке указывают наименование производителя, дату изготовления, знак обращения на рынке ТС и таблицу фигур, а также давление, диаметр и пропускную способность.
• В виде литья на лицевой стороне корпуса регулирующего клапана. Данные маркировки указывают DN, PN и материальное исполнение.

Схема подачи рабочей среды необходима для правильной установки трубопроводной арматуры и указана на табличке или выполнена с помощью литья на лицевой стороне корпуса. Наружные поверхности клапанов седельных запорно-регулирующих и регулирующих окрашены эмалью НЦ-132, которая образует прочный слой и защищает металл от коррозии. Цвет покрытия соответствует ГОСТ 4666-2015 или подбирается по согласованию с заказчиком.

ПОЧЕМУ НУЖНО ВЫБРАТЬ ИМЕННО НАШИ КЛАПАНЫ?:

1. Большой выбор:

• Двухходовые проходные клапаны – (служат для управления расходом жидкости или газа, используются на прямых участках трубопровода)
• Трёхходовые клапаны (смешивают два вида рабочей среды в общий поток или разделяют один поток на два)

2. Быстрый ход штока

3. Надёжность

4. Низкая стоимость

5. Удобство монтажа

6. Ручное открытие

7. Безопасность

ДВУХХОДОВОЙ ЗАПОРНО-РЕГУЛИРУЮЩИЙ КЛАПАН (схема):

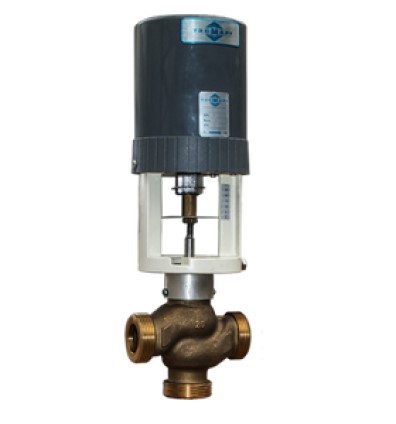

ТРЁХХОДОВОЙ ЗАПОРНО-РЕГУЛИРУЮЩИЙ КЛАПАН:

Заказать каталог    Описание     Руководство по эксплуатации

Средний срок службы и регламент обслуживания той или иной запорной арматуры зависит от типа, места использования, нормативных сроков, которые определяются производителем и эксплуатирующей организацией. В среднем, для квартирной запорно-регулирующей арматуры сроки проверки составляют один год. Минимум раз в год запорная арматура должна проверяться на герметичность и исправность. Осмотры запорной арматуры в квартире желательно производить не реже одного раза в полгода. Трубопроводная арматура на магистральных сетях, в распределительных пунктах и на иных технологических узлах обслуживается не реже одного раза в год, чаще всего во время технологических перерывов в работе или при проведении плановых ремонтных работ.

По гигиеническим причинам необходимо промывать систему после периодов бездействия. Фрагменты установок, которые используются редко или в течение короткого периода времени, должны быть изолированы после использования и промыты перед перезапуском. Также перед запуском системы следует выполнять техническое обслуживание запорно-регулирующей арматуры, чтобы удалить окислы, ржавчину, промыть от механических отложений и накоплений песка, иных взвесей, которые могут появляться в результате длительного простоя системы.
